Setaccio molecolare
![Flour sieve](images/setaccio.jpg "Setaccio farina\")

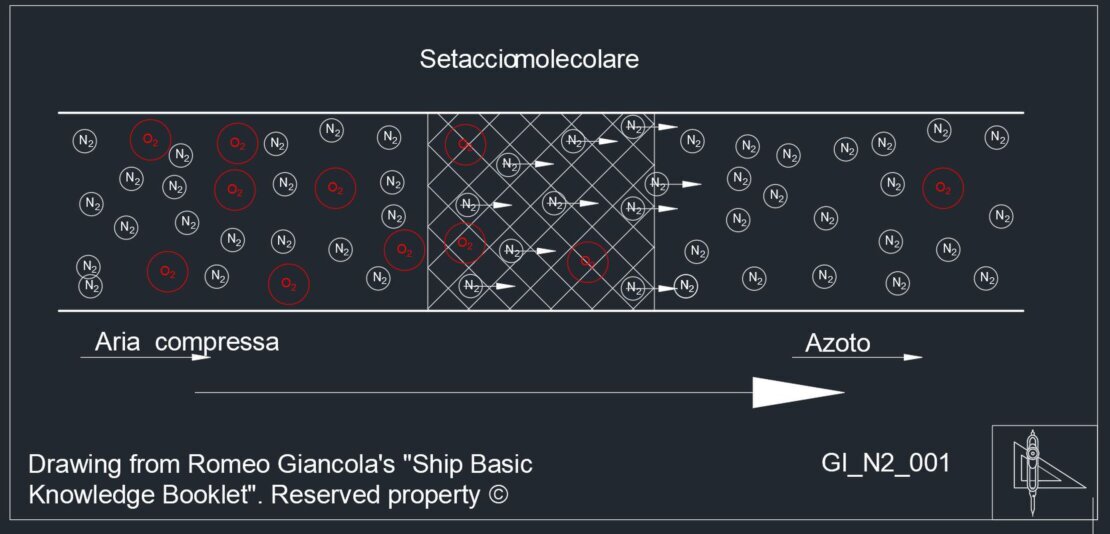

La nonna usava un setaccio con bordi di legno per dividere la farina dalla crusca. Scuotendo il setaccio, la farina filtrava attraverso la maglia mentre la crusca restava sopra. Dopo aver setacciato tutta la farina, si fermava per togliere la crusca e iniziare un nuovo ciclo di setacciaturaUn ottimo gas inerte può essere ottenuto dall'ambiente separando l'azoto dall'ossigeno usando un setaccio molecolare, che funziona in modo simile a un filtro convenzionale. L'atomo di ossigeno, essendo più grande dell'atomo di azoto, non è in grado di passare attraverso il setaccio. Un ottimo gas inerte può essere ottenuto dall'ambiente separando l'azoto dall'ossigeno usando un setaccio molecolare, che funziona in modo simile a un filtro convenzionale. L'atomo di ossigeno, essendo più grande dell'atomo di azoto, non è in grado di passare attraverso il setaccio.
Principio di fubzionamento
Il sistema dei setacci molecolari CMS (Carbon Molecular Sieve) funge da catalizzatore atto a separare l'azoto dall'ossigeno. Il processo utilizza la tecnologia PSA (Pressure Swing Adsorption). Il setaccio molecolare è composto da un insieme di fibre cave, membrane semipermeabili, materiale adsorbente come da granuli e pellet. La “macchina” è comunemente chiamata "generatore di azoto". Nel processo di adsorbimento a pressione oscillante, l'aria ambiente, quale l’ossigeno e l’anidride carbonica, sono adsorbiti mentre passano attraverso una delle colonne del setacci molecolare, consentendo il passaggio del solo azoto.
Normativa di riferimento
F.S.S. Code Capitolo 15
Oltre le disposizioni previste al paragrafo 2.2, per i sistemi di gas inerte, si applicano ai generatori d'azoto queste ulteriori disposizioni: Reg. 2.4 Requisiti per i sistemi di generatori di azoto
Processo di produzione

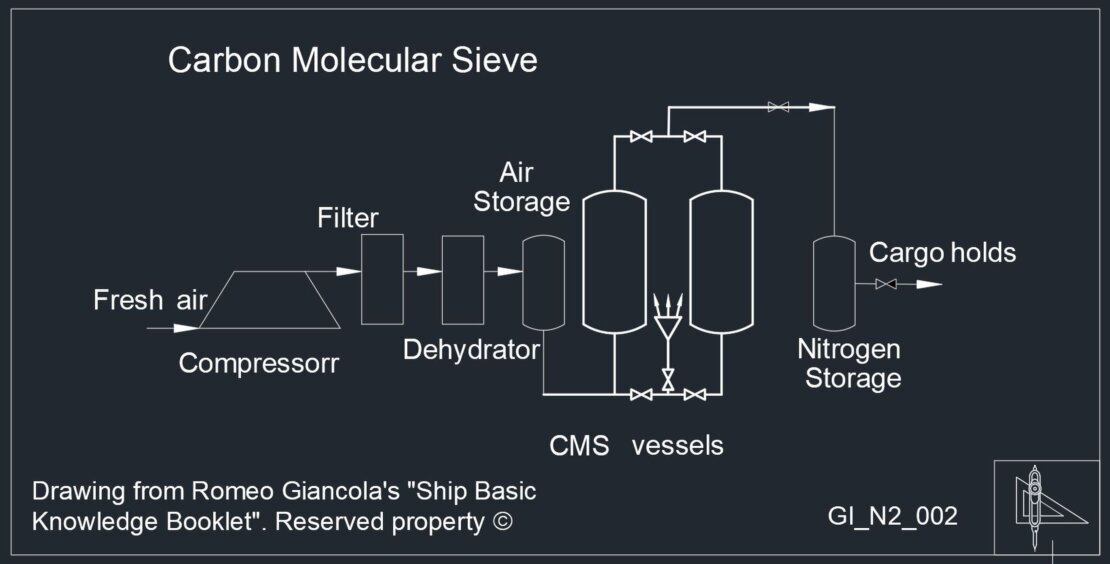

Il compressore d'aria fornisce l’aria ambiente, che poi, dopo essiccazione e filtraggio, è immessa nei recipienti di processo PSA, ove inizia il processo di adsorbimento per la cattura dell'ossigeno. Il processo continua finché il setaccio molecolare attivo non è completamente saturato con un'elevata concentrazione di ossigeno.
Una volta che il letto CMS è saturo di ossigeno e anidride carbonica, diventa pronto per il processo di desorbimento.
I processi di adsorbimento e desorbimento facilitano la generazione continua di azoto.

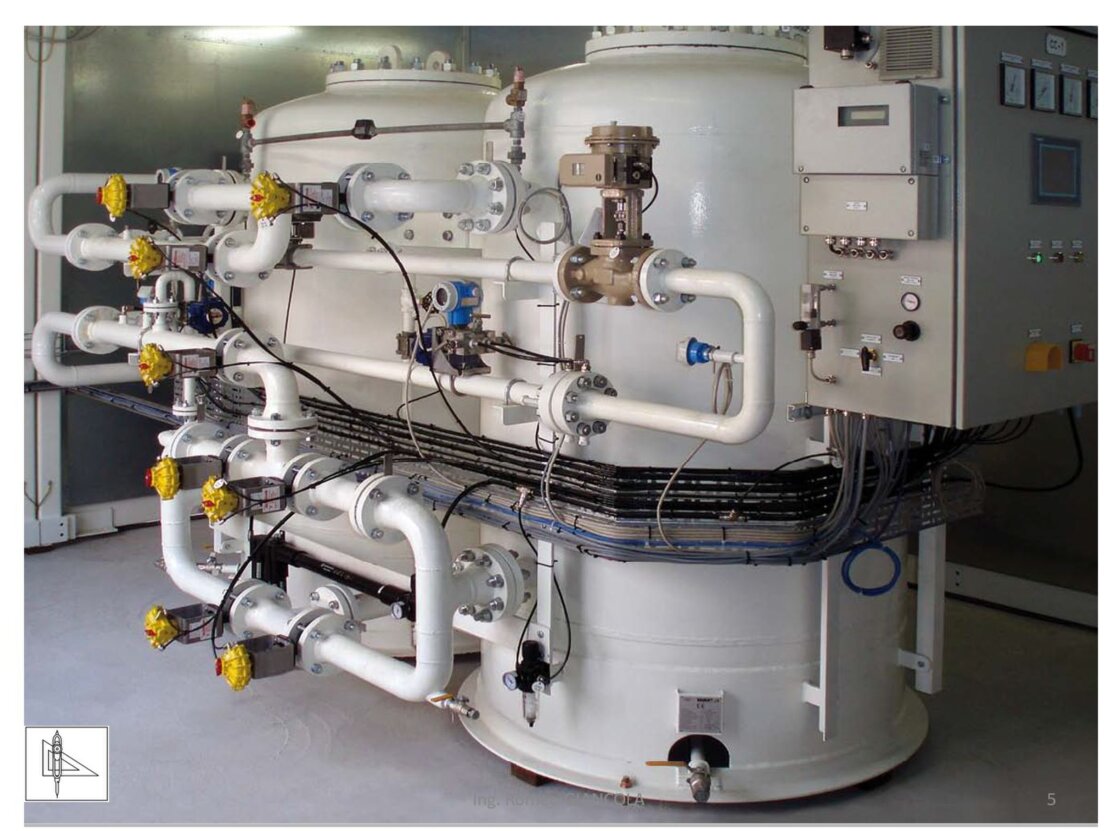

L’apparato è costituito da due torri: una funziona in modalità di adsorbimento, mentre l'altra funziona in modalità di desorbimento. In questo processo, il letto è rigenerato in modalità di desorbimento con un lavaggio di azoto in controflusso, per poi tornare alla modalità di adsorbimento.
Una volta che la torre di adsorbimento raggiunge l'equilibrio, passa alla modalità di desorbimento e la torre di desorbimento precedentemente attiva passa alla modalità di adsorbimento. Pertanto, il ciclo alterna continuamente tra le modalità di adsorbimento e desorbimento.
Continuità del flusso
Due serbatoi di bilanciamento ed accumulo sono posti a monte ed a valle delle torri di separazione. Il primo serbatoio è al servizio di accumulo dell’aria, mentre quello posto dopo è il serbatoio per l’azoto. I due serbatoi hanno la funzione di attenuare l’andamento alterno discontinuo del flusso delle torri di produzione.
ADSIRBITORI

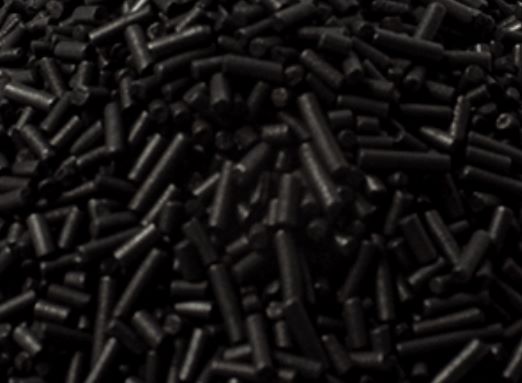

Fascio di fibre cave, membrane semipermeabili o materiale assorbente sotto forma di perle e pellet,
